产品-DWFM06-RFiD读写器模块_RFMicron Temperature & Moisture Reader Module



一, 功能描述 Description

DWFM06读写器模块是一款低功耗、高性能的超高频读写器模块,采用高性能、高集成度射频芯片方案设计,具有功耗低、性价比高、体积小等特点。可广泛应用于物流追踪、商品盘存、货物分拣、车辆管理、人员管理、资产管理、医疗系统、防伪系统及生产过程控制等多种应用。

二, 特点和优势 Features and Benefits

1, 基于低功耗、高集成度的射频收发芯片的设计方案;
2, 工作频率840~868MHz/902~928MHz(可以按不同国家或地区要求调整);
3, 支持符合EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C标准的电子标签协议;
4, 支持RFMicron Inc牌子的温度(目前)和水份(后续)传感器电子标签;
5, 支持读取多种RFID传感器电子标签功能;
6, 以广谱跳频(FHSS)或定频发射方式工作
7, 射频输出功率达至30dBm(可调, 步进1dBm)
8, 读取距离大于20m(外接10dBi线极化天线,标签E41)
9, 支持1路MCX天线接口
10, 低功耗设计,单+5V供电 low power design, 5V supply
11, 支持4路GPIO输入输出
12, 支持RS232串行通讯接口(3.3VTTL电平) support RS232 serial port communication protocal
13, SDK 语言基于C# driver and SDK language is C#
14, 提供桌面式软件, 即插即用演示 supply with demonstration desktop (Windows) software for plug-and-play data visualize

三, 电气参数 Parameters

主要功能

空中接口协议

EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C

传感器标签

支持温度(目前)和水份(未来)传感器标签

RSSI检测

支持标签信号强度检测 support RSSI detection

射频参数

工作频段

840~960MHz可选,跳频功能

RF输出功率 RF output power

30dBm±1dB(MAX)

功率输出步进 Power output Step

1dBm

信道占用带宽

<250KHz

RF通道 RF Channel

1路MCX接口

访问标签性能 tag access performance

连续读标签距离 continuous read tags distance

≥15米, above fifteen meters

10dBi线极化天线,30dBm输出功率,标准测试标签。 10dBi linearized antenna, 30dBm output power, standard test tag

连续写标签距离 continuous write tag distance

≥7米, above seven meters

标签识别速度 tag reading speed

≥100张/秒 above 100 tags per second

通讯参数

通讯接口 Communication Interface

+3.3V TTL Uart 串口

4路GPIO 接口 (+3.3V TTL电平)

1路RS485通讯控制

1路标签访问输出指示

通讯速率 communication speed

115200bps

电源参数

工作电压 working voltage

+5.0V (+3.7V~+5.5V)

工作电流 working current

≤1.2A / 5V

待机电流 standby current

≤50mA / 5V

温度参数

工作温度

-20~+55℃

存储温度

-30~+85℃

工作湿度

<95%RH (+25℃)无冷凝

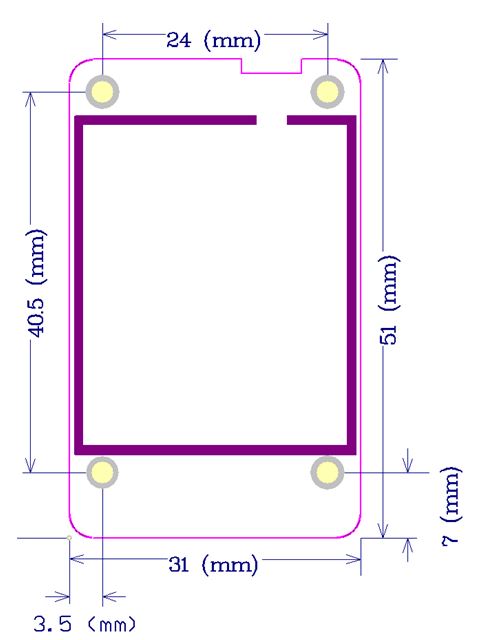

四, 结构尺寸 Size

Module Size 模块尺寸:51.0*31.0*12.0mm
Fasten Holes 固定孔位:40.5*24.0mm

五, 接口定义 Interface Definition

引脚Pins

定义 Name

说明 Description

1

GND

地线 Ground

2

3

4

VCC: +5V,   (+3.7V~5.5V)

电源 Power Supply

5

6

7

Enable

系统使能,高电平使能,+3.3V;低电平关闭;+3.3V TTL

8

nReset

系统复位,低电平复位;默认高电平;+3.3V TTL

9

GPIO1

GPIO通用输入输出口,+3.3V TTL。

10

GPIO2

GPIO通用输入输出口,+3.3V TTL。

11

GPIO3

GPIO通用输入输出口,+3.3V TTL。

12

GPIO4

GPIO通用输入输出口,+3.3V TTL。

13

Tag OK

标签访问成功指示

14

RS485CTRL

默认低电平,控制外部RS485芯片接收状态。发送的时候,自动控制为高电平,控制RS485芯片发送状态。
+3.3V TTL

15

TTL_RXD

UART串口接收输入,+3.3V TTL

16

TTL_TXD

UART串口发送输出,+3.3V TTL


抗金属标签RFM3250温度测试的演示视频 On-Metal temperature tag RFM3250 with DWFM06 demonstration video


DWFM06模块所使用的评估板料号为DWEVBRF06 the evaluation board for DWFM06 Module is DWEVBRF06
