产品介绍-MxC273评估板(48V至±12V & +5V降压调节输出)

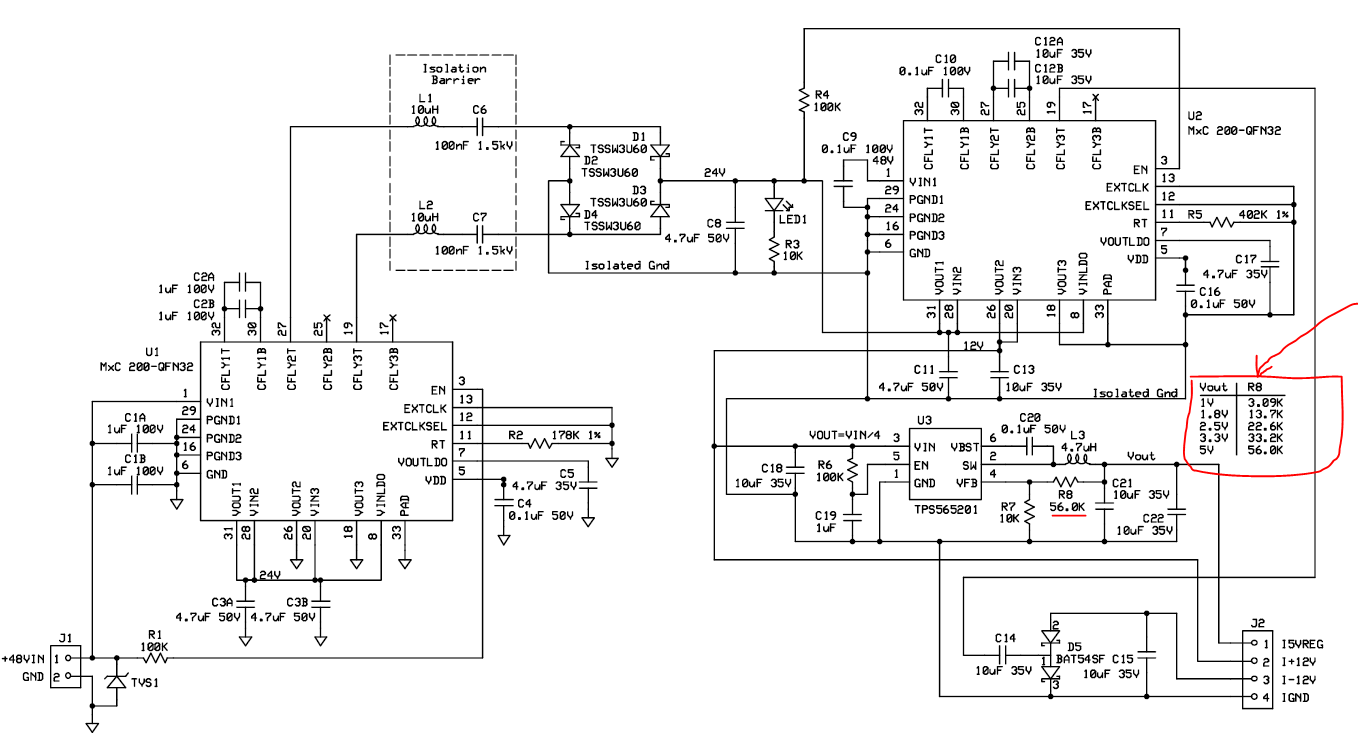

MxC273C-EB-1是48V至未调节的 ±12V和调节了的+5V输出无变压器的隔离的评估板, 它是一个独立式的, 由"除以四"的降压器, 且一个荷载点调节器(下图)组成. 该评估板的+12V和5V输出是配置给5W的综合操作. -12V输出是额定至1W.一个10W的功率配置能够通过综合MxC290和MxC292来构建.

隔离是通过隔离屏障电容来实现的.取决于要巧的设备安全等级, 不同类型的电容可以采用.1.5KV电容用于5W的操作,不是Y1/Y2安全额定的. 根据要求,安全额定薄膜电容能够用于替换.

MXC273评估板给一个隔离的多路输出12V & 5V配置提供了最高的功率密度,.除此之外,可以使用所有的SMD器件来制造一个小尺寸的模块

注意:

1) 由于板子的小尺寸,热释放是有限的,有可能超过过温关闭门限.
2) MxC 200可以从24V供电,交付6V至降压调节器至更低的输出电源.TPS565201最低的VIN是4.5V.
3) 其它的降压调节器输出电压也是可以的,这个可以通过图14的VOUT表格来改变R8实现
.
