用于额温计的信号调理芯片NSA2300/NSA2302

原创：Novosns

纳芯微用于额温计的信号调理芯片NSA2300/NSA2302

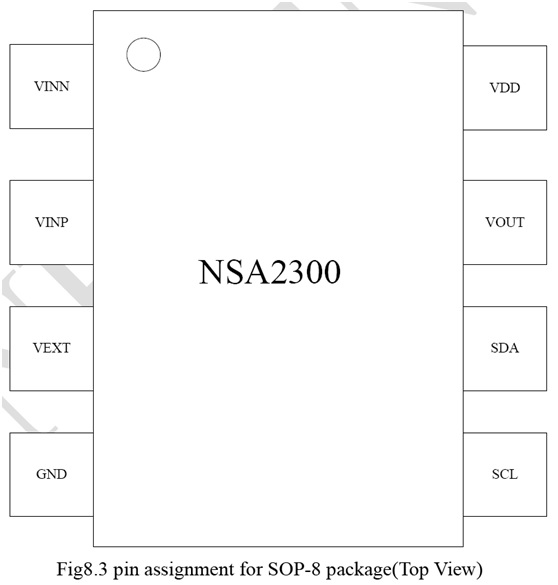

图: NSC2300封装SOP-8

目前市场上额温计主要使用的传感器为热电堆红外传感器，其原理是塞贝克效应。当外界红外辐射照射到探测器的吸收区，吸收区吸收红外辐射并将其转换成热能，在热结区和冷结区就会产生一个温度梯度。通过热电偶材料的塞贝克效应就可以将温度梯度转换成电压信号输出。

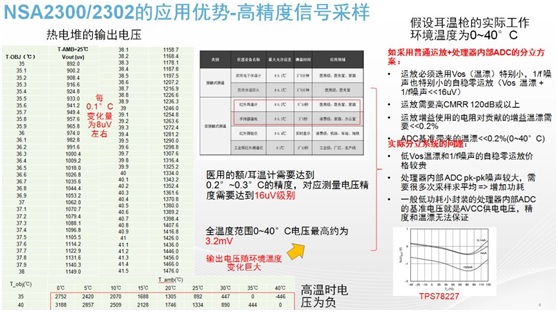

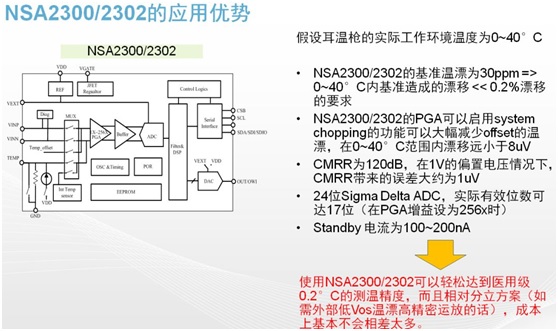

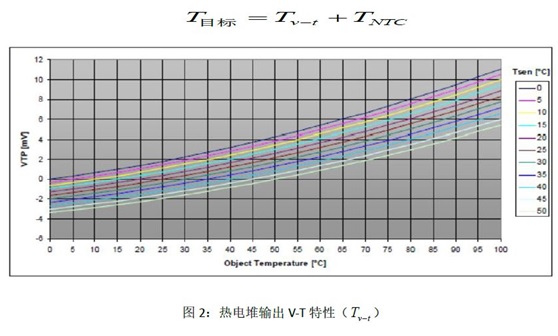

由于在额温枪等应用中需在环境温度全温区实现医用级0.01°C 精度，查找表较大，通常在MCU 中实现。图2 中可看出热电堆红外传感器灵敏度大约为0.1mV/°C，在非接触式测量人体温度应用中，传感器实际输出电信号变化量非常小，要实现医用级0.01°C 精度，势必需要高精度、高分辨率、低噪声的运放+ADC。由纳芯微出品NSA2300 系列芯片，集成了1~128 倍可编程高精度运放、以及24bit 高分辨率ADC，且实现了静态超低功耗100nA@25°C。经过简单的配置，便可获取热电堆、以及NTC数字输出。请联系我们获得详细介绍其外围电路、读数流程。

Novosns NSA2300/2302芯片样品&报价&技术支持,请咨询代理商:

座机 0755-82565851
邮件 dwin100@dwintech.com
手机 156-2521-4151
网站 http://www.dwintech.com/novosns.html
深圳市南频科技有限公司
D-Win Technology(HongKong) Co.,Ltd
