Digital gas Sensor Developers Kit的使用指南-DSDK软件

DSDK工具是一个简单的图形化软件界面,用来和DSDK上的D-ULPSM元件互动。此软件可以让你:

A,设置标签-Setup

1,建立序列号通信;
2,用传感器背后的二维码重新配置模块

B,读取标签-Read

1,要求模块做一个单一的测量;
2,开始&停止测量数据以1秒为间隔导出到电脑上的一个文件;
3,要求获得模块的EEPROM存储的内容。

C,高级标签-Advanced

1,归零气体测试校正;
2,满率气体测试校正;
3,调整温度传感器的漂移校正;
4,重新配置SPEC-SENSOR稳压器控制电路。

一, 要求的SPEC SENSOR硬件

1, D-ULPSM0.3版(是作为DSDK的部分而单独存在的);
2, 一颗或多颗SPEC传感器(插针封装);
3, USB转UART模块,中间带了转接板(买DSDK或买D-ULPSM都会包含在内)。

二,要求的第三方硬件

1, 带USB口的电脑和WINDOWS XP系统或更加新的版本。

三,操作指南

1, 开始

1.1 通过带针的转接板连接D-ULPSM 0.3版的模块到USB转UART模块;

1.2 将此连接好的整体连到电脑的USB口;
1.3 找到和打开设备的管理器;
1.4 展开端口标题
1.4.1 假如USB转UART模块已做适当的连接,你将会看到SILICON LABS CP210X USB到UART桥COMxx,此xx是用相对应的端口的号码来替换的;
1.4.2 假如板子未连接好:从互联网找到且下载和安装“CP210X USB到UART VCP驱动器”。
1.5 打开SPEC DSDK软件。

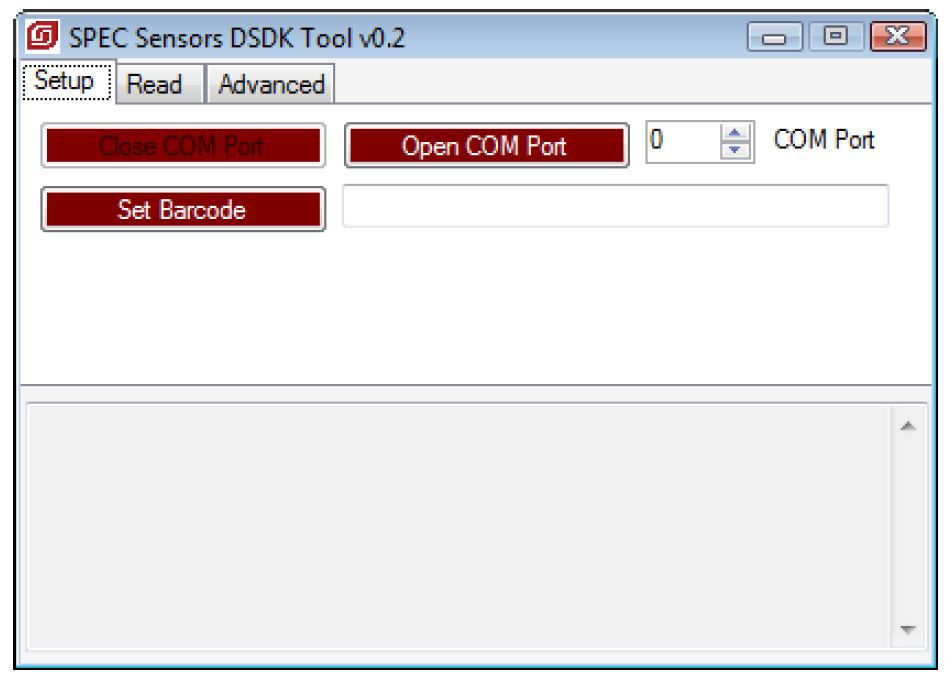

2,设置

2.1 在设置标签下面,在COM口区域键入COM号码;
2.2 按下“开启 COM口”按钮

3, 配置D-ULPSM给不同的气体传感器

从SPEC SENSORS公司运输出来的DSDK是预配置给一氧化碳传感器。为了配置成其它的传感器,按下列的步骤来完成。否则就略过此步直接跳到第4节。

3.1永远在重新配置模块之前从模块上拿走传感器。
3.2用条形码扫描器或手机软件来读取和解码传感器背后的二维码。传感器条形码包含如下信息:唯一的传感器序列号;传感器料号;目标气体;日期号和灵敏度。想知道更多的信息请阅读SPEC SENSORS的公司文件590-002。
3.3如果可能的话,抄写解码了的码到按钮右边条形码区域。再次检查其准确度。然后按“设置条形码”
3.4模块会花约1分钟的时间来重新配置设定和计算参数。

3.5等待直到模块返回信息“SET OC……done”,然后就插入传感器到模块且允许传感器稳定下来。此稳定时间会根据传感器的不同而有所不同,取决于目标气体,偏置设定,增益设定和使用的历史。

4,读取气体传感器测量

4.1在“读取”标签下面,按下“单次读取PPB”按钮。
4.1.1 PPB级的气体测量将会显示在按钮的隔壁的区域;
4.1.2完整的序号串会在窗口下面区域显示;

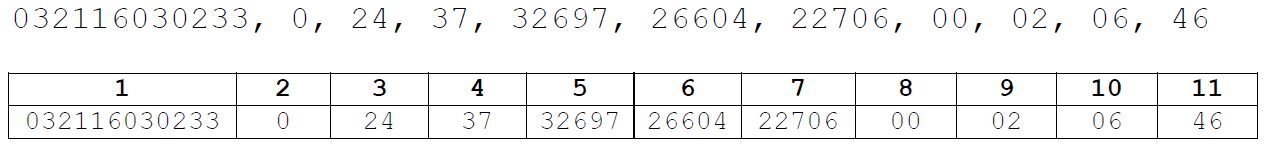

4.1.3完整的序号串的格式是
1,唯一的传感器序列号
2,气体浓度PPB?
3, 温度 (摄氏度)
4,相对湿度
5, 气体传感器测量(ADC次数)
6,温度传感器测量(ADC次数)
7,相对湿度传感器测量(ADC次数)
8计时器,上电的天数(直到31天)
9,计时器,上电的小时数(直到23小时)
10,计时器,上电的分钟数(直到59分钟)
11,计时器,上电的秒数(直到59秒)

4.2为了导出连续的测量成为一个文件,按下“启动/停止记录”按钮。
4.2.1 大约每秒钟,连续测得将会显示在窗口的底部;
4.2.2此测得也会保存在默认位置的默认文件名,显示在按钮的下面。
4.2.3假如默认文件已经存在,附加的数据将会增加在文件的末尾。

4.3要停止记录,再次按下“启动/停止记录”键。

4.4要读取EEPROM的内容
4.4.1如果可以的话,停止记录;
4.4.2按下“读取EEPROM”钮;
4.4.3一个单一的PPB气体测量会显示在窗口的底部,紧跟之后的是EEPROM存储变量的读出值。

5,高级配置

5.1 传感器的校正可以通过满率值和零点值来更改,为了获得最好的结果,再次校正须在接近室温的条件下完成20C和50%的湿度

a,为了改变零点,确保没有目标气体的存在。按下归零按钮,模块会花一分钟的时间来计算一个新的零点。
b,为了改变满率,放置模块到一个封闭的环境,然后安全地暴露模块到一个已知的目标气体的浓度。让环境和模块在此浓度下稳定。键入已知浓度到“满率校正”钮右边的空白区域,然后按此钮,模块就会花两分钟的时间来计算一个新的满率因子。
c,要复位校正,从模块上移除传感器,按照下列步骤来配置不同的气体传感给D-ULPSM

5.2 一个修正可能会加到温度传感器。键入想要的修正值到右边空白窗口,然后按下“设置温度修正后”按钮。
5.3 注意:使用按钮“设置了LMP比特”要小心,改变这些配置可能严重改变传感器的运转。而且,这可能临时或永入破坏传感器.

当D-ULPSM模块是基于传感器的条码来重新配置后。恒电位控制电路配就设置成默认状态,这是由SPEC公司确定到了最佳状态的。要手动改变设定,首先需要参考LMP91000的规格书关于此芯片的工作和可能的配置选项。

此DSDK工具中的“SET 3 LMP字节”钮有三个区域,从左到右是:TIA控制寄存器,参考控制寄存器和模式控制寄存器。确定想要的二进制数设置给每个寄存器,转换成十进制,键入这些十进制值进入这对应的三个区域,然后按下此键。
