南频-产品介绍-eyADC-DG

一, 简介

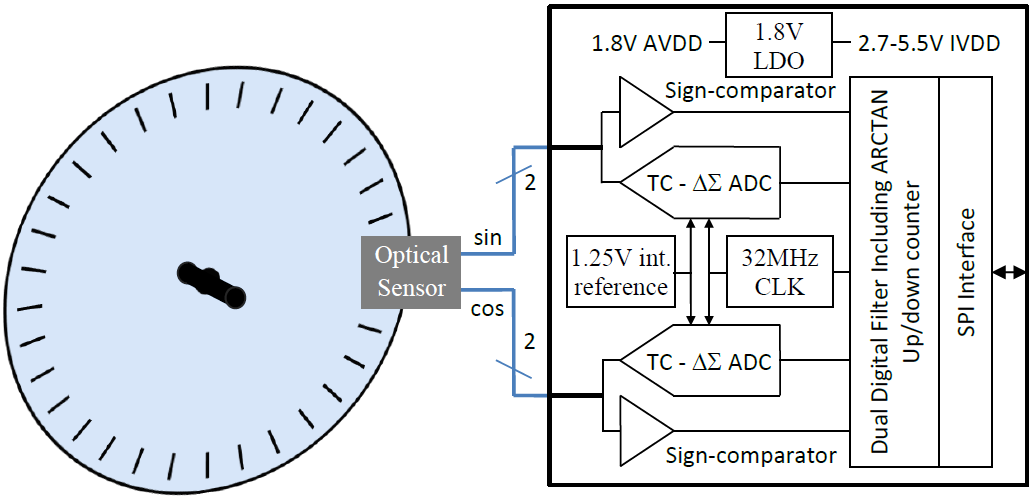

增量编码器模拟前端,正弦,余弦输出.通过使用连续的时间ΔΣ调制器,克服了电容信号采样的缺陷

在马达控制的应用中,采用了连续时间ΔΣ调制器,避免了需要更多外部电路的模拟信号处理。整个系统的性能和可靠性增加,同时最小化了复杂度和生产成本

该芯片的正弦输入信号直接送进电阻,者方便了一个非常高的输入工模电压范围.除此之外,电阻由于他们的低电压系数,允许高的线性度.连续的时间ΔΣ调制器也提供了天生的高频抑制优势:输入信号被过采样,低通滤波器被数字化地施加.这提供了更多的高频失真的免疫能力

二, 特性

1，两个ADC
2, 两个比较器
3, 计数器
4, 信号频率至500Khz
5, 16比特的NMC
6, 信噪比90dB

三, 封装

QFN40 6*6mm

四,应用

1,增量编码器,正弦,余弦输出

2,双通道低功耗数字采集
