南频-应用指南-如何校正工业气表

一,要求的设备:

1, 校正工具包
2, 秒表
3, 六角扳手
4, 尖嘴钳
5, 24V电压供应
6, 电压表
7, 两个小抓钩
8, 标准气体



二, 设置

1, 在校正的时候,确保系统是安全的.在校正的时候,4-20mA的输出和内部延迟会激活.
2, 确保气体传感器上电开启至少24小时,来稳定化这个传感器

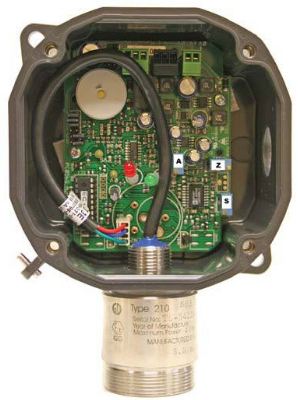

3, 确保绿色的LED闪亮且红灯关闭
4, 拿走跳线JP2来关闭内部喇叭

三, 零点校正

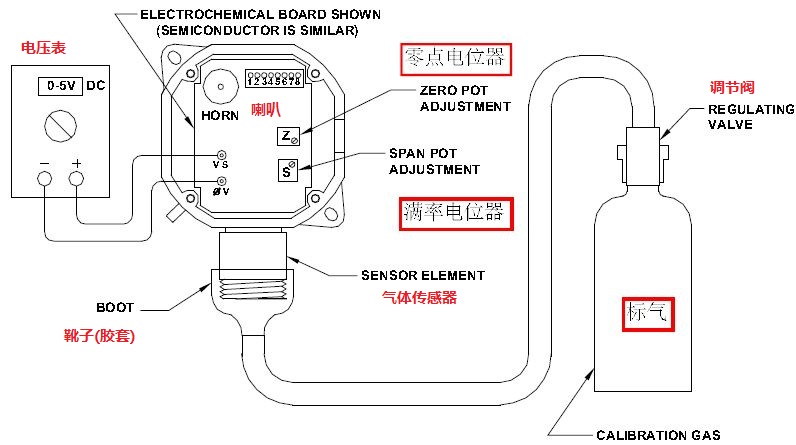

5, 设置电压表到适当的电压范围.传感器输出是DC电压;零点电压等于0PPM, 5V电压等于气体标定的PPM(比如100PPM,250PPM)。施加电压表的插头VS(+), V0(-)
6, 确保传感器周围的环境没有目标气体
7, 调整零点电位器(Z)直到电压读取值在0V和+/-0.09V之间

四, 满率校正

1, 一直在满率校正之前,执行零点校正

2, 放置靴子(胶套)在传感器上面.使用标气正确的浓度给传感器的最大量程.也就是说假如传感器的量程是0-250PPM,那么就使用250PPM的标气.假如没有这种满率的校正标气,低于满率的标气也可以用,然后调整对应的输出电压.但是这种方法精度会降低.

3a, 非排气线的气体传感器
开始注入气.观测输出,5秒钟之后应该会增加.让气体流动继续,观测电压.传感器电压会慢慢上升到5V.当每15秒的电压变化小于0.01V的话, 传感器的电压就被认为输出稳定了.这个时候就调整满绿电位器S,然后输出电压在4.95和5V之间.

3b, 排气线的气体传感器
开始注入气.观测输出,5秒钟之后应该会增加.让气体流动继续,观测电压.传感器电压上升到顶峰很快,下降也很快.这个时候就调整满绿电位器S,然后输出电压在4.95和5V之间.

4, 停止注入气体,从传感器移走靴子,确保传感器的电压开始降低

5, 不要试图再次校正零点或者满率,直到工作24H之后

6, 推荐重复这个过程来确保传感器被正确地校正了.不要试图重新校正零点或者满率,直到上电操作24小时之后.

7,开启系统, 确保适当的操作

8,安装JP2跳线, 开启内部喇叭

(英文pdf原件下载)
