低噪放参考设计:水听器电压增益放大器 hydrophone

BOM: 传感器,AD797运放,2N3904

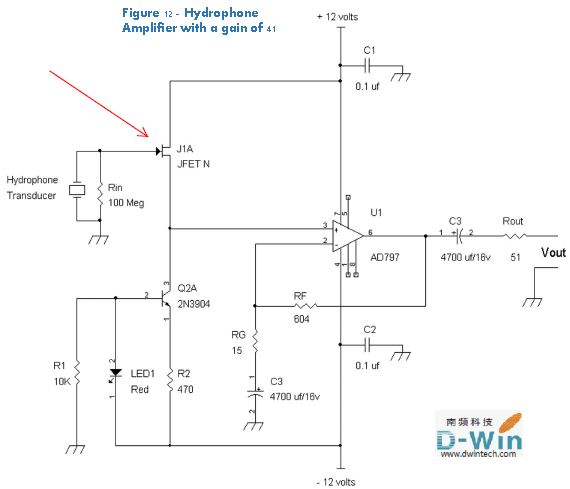

图12展示了一个水听器放大器的设计案例.在某些情况下,压电单元可以用一个低噪声电压放大器来放大信号,而不是电荷放大器.此例中,水听器传感器或者麦克风连接到了一个源追随电路J1A和电流源Q2A.J1K可以是LSK170用于最低的噪声.电源电路R1,LED1,R2和Q1A可以用一个从J1A的源极到-12V的3.9K欧的电阻代替.

用途: 水听器

优势: 低噪声


南频推荐的料号给水听器应用:

1, LSK170
2, 压电式硅麦克风
