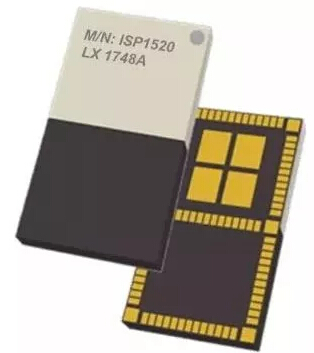

新品: LoRa+BLe二合一模块 iSP1520

Insight SiP

​

一，主要特征

1，  LoRaWAN协议栈
2，  单模 BLe 5
3，  全内置LoRa & BLe的匹配和天线
4，  集成了LoRa和BLe 32Mhz & 32.768Khz时钟
5，  基于Semtech的SX126x系列收发器
6，  BLe基于Nordic Semi的nRF52
7，  外部控制或使用内置的32-bit ARM Cortex M4 CPU
8，  非常小的尺寸9.0*17.0*1.5毫米

二，应用

1，  智能城市/智能零售
2，  工业物联网
3，  大数据/数据服务
4，  能源/智能电网

三，认证

1，  FCC
2，  CE
3，  LoRaWAN
4，  蓝牙 SiG
5，  RoHs

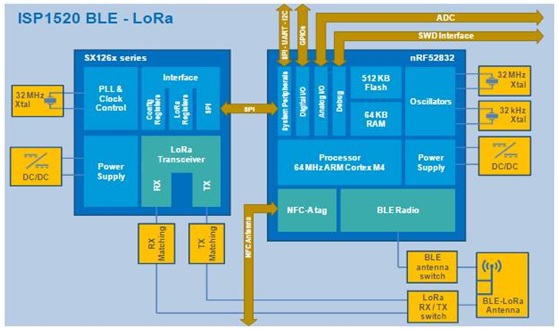

四，框架图

模块的BOM：

1，nRF52832
2，SX126x
3，去藕电容
4，32Mhz晶振用于BLe和LoRa
5，32.768Khz晶振用于BLe
6，  DC-DC转换器
7，  匹配电路
8，  多口开关

五，规格

1，  LoRa内置天线距离8公里，外置天线14公里（含 Rx SAW声表滤波器）
2，  BLe输出功率通道0~39:-20至+4dBm
3，  BLe距离：70米

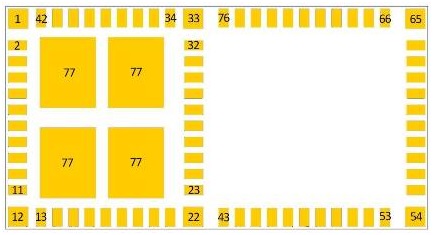

六，脚位图（LGA77）

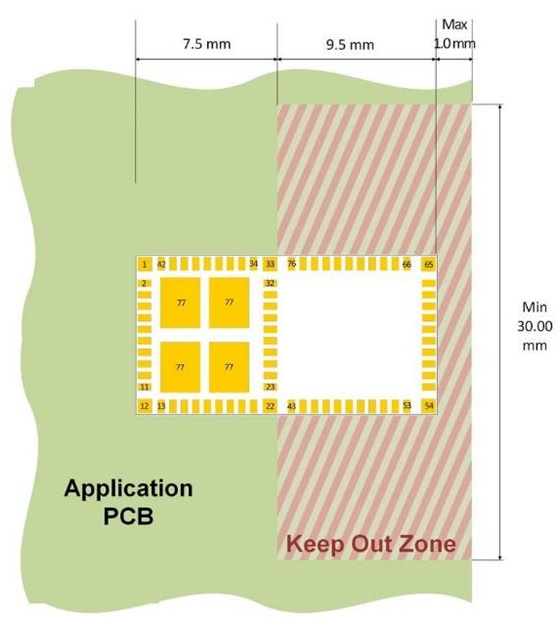

七，天线净空区域

点击“阅读原文”获得PDF规格书下载和设计文档
