应用-UWB模块

终端产品:UWB标签

网站: www.sewio.net(2016年欧洲Electronica排名第3创新企业)

产地: 捷克

BOM物料清单: 加速度计;气压计;磁力计;LED;ARM EFM32G M3;UWB射频芯片dw1000;开关钮;

性能:
1,尺寸70x50x21 mm
2,重量25克

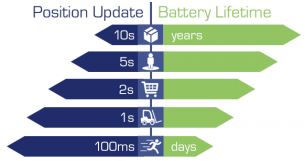

3,电池寿命:刷新率10s可以用5年;1s用1年;500ms用248天;100ms用53天
4,锂电池600 mAh
5,距离15-50米
6,6个通道三个通信速度110/850/6800 kbit/s
7,刷新率10ms-60s
8,USB口用于固件设计和供电;充电时间6小时;充电电流100mAh



用途:物流;零售;体育移动的人和物的佩戴

优势:展示给Bosch, Microsoft, Cisco关于最新的定位技术来实现实时的工厂监控,提升工作效率,降低成本和提升安全;


文中BOM讨论的dw1000法国造UwB模块ISP151001外形图16*9*1.86mm;定位精度+/-10cm;距离远;高级电源管理可以纽扣电池工作数年;实时定位;带NFC;中心频率6.4896Ghz;BLE距离100米;LGA QFN 97脚;Cortex M4处理器;?

iSP1510开发包构成:

1,一个接口板,内置J-Link OB JTAG/SWD仿真器
2,一个测试板?
3,一个开发dongle?
4,五颗iSP1510样品?
5,一个测距演示:一个基站板,一个标签板,嵌入式软件和Android软件
6,线材,电源供应和纽扣电池座

此开发包可以让工程师使用即成的方案作为开始来创新自己的产品.避免了从空白开始使得上市时间缩短.另外,有些应用将就这个套件就可以量产了.

功能框架图:内置Nordic的蓝牙SoC nRF52832以及天线,decawave的UwB收发器dw1000和天线,即插即用,免RF设计,过FCC,CE,IC ,SIG认证?
