水印传感器, 和光电池标签SCC-S433匹配

Sol Chip Ltd

​A, 水印传感器 是用于测量土壤水分张力

传感器由一对高耐腐蚀电极组成,嵌入粒状基体内。 电流被应用于水印传感器获得电阻值, 通过转换电阻与厘巴(cb)['senti:bɑ:]或千帕斯卡相关联

一, 规格

材料 :ABS塑料瓶盖与不锈钢主体上的亲水性织物覆盖粒状基质
外径 : 22毫米
长度: 83 毫米
重量 : 0.067公斤

二, 工作原理

水印传感器是电阻装置,其响应于在土壤湿度的变化。 一旦种植在土壤中,它会与周围的土壤交换水分,从而保持与其平衡。 土壤水是电导体,从而提供土壤水分状态的相对指示。 当土壤干燥时,水从传感器中流出,电阻测量值增加。 相反,当土壤再润湿时,阻力降低。

水印传感器是独特的,因为它将电阻测量定义在一个内部矩阵材料中,而不是使用周围的土壤作为测量介质。 这种独特的功能允许传感器具有稳定和一致的校准,不需要为每个安装建立。

土壤水分张力的厘巴(cb)或千帕斯卡(kPa)的欧姆的关系是恒定的。传感器被校准以报告土壤水分张力或基质电位,这是土壤容易获得的最佳参(kPa)土壤水分张力。

水印设计为永久传感器,放置在土壤中,以便随便携式或固定式设备随时进行监控和“读取”。 内部安装的石膏为通常在灌溉农作物和景观中发现的盐度水平提供了一些缓冲。

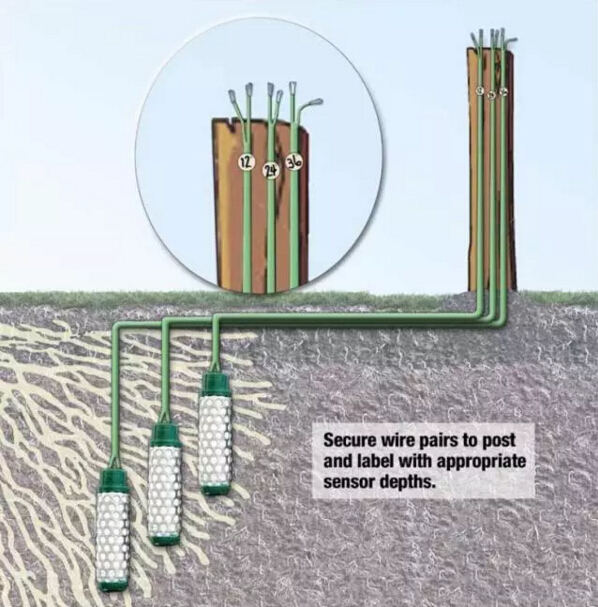

图: Watermark Sensor

三, 特征
• 经过验证的稳定校准
• 测量范围为0至239 cb(kPa)
• 完全固态
• 不会在土壤中降解
• 不受冻结温度的影响
• 内部补偿通常发现的盐度水平
• 廉价,易于安装和使用
• 不需要维护
• 可以通过solchip公司SCC-S433无线太阳能标签进行数据采集 (南频:水印传感器接入太阳能标签正下方的传感器接口-黑色的孔)


图: Sol-Chip公司SCC-S433无线太阳能标签(南频: 金黄色的孔接天线)


B, Sol Chip Comm SCC-S433 无线太阳能标签

一, 全自动&零维护的无线传感器

SCC-S433是一款超紧凑型免维护并且由太阳能供电的无线标签。
SCC-S433 给各种传感器供电并控制他们,通过无线方式将数据传给云端。

二, SCC-S433 无线太阳能标签具有以下多重优势

1, 让你的传感器全自动运行 – 无需电池,无需电线
2, 太阳能 – 由Sol Chip's LightBattery 提供技术支持,科技独特
3, 内部储能
4, 每天多次发送数据
5, 10年7*24小时不间断工作,免维护
6, 体积小 (13x8x4cm)
7, 开箱安装和重新安装都很简单,无需工具或网络工程师等全天候户外部署
8, 全天候户外部署
9, 成本低
10, 成百上千的SCC-S433标签都通过免授权的433MHz无线电连接到一个单一的Sol Chip无线网关
11, 无线范围达1500米
12, 传感器的数据自动定期上传到云端
13, 支持所有主要的传感器接口(数字,模拟)

三, 为需要全自动传感器在户外无线传感器网络进行运作的物联网应用领域的终极解决方案,包括:

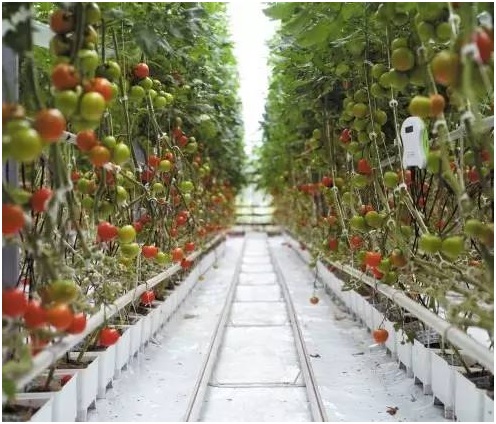

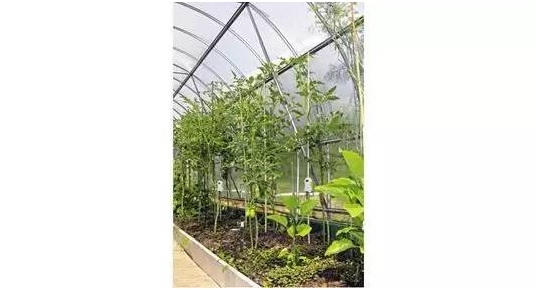

1, 精准农业 - 土壤水分,空气湿度和温度,营养物质的水平,光强等 – 不论是在室外还是温室里
2, 智慧城市 - 智能停车传感器,智能垃圾桶传感器,灯控传感器等。
3, 固定资产定位和跟踪 - 重型机械,建筑设备,机场设备,集装箱等。
4, 监控 – 安保和安全传感器:运动,体积,位移等。
5, 环境监测 - 气体传感器火灾传感器,污染,花粉,洪水探测器
6, 智能电网 - 电网监控,水利基础设施监控等
7, 石油和天然气 – 管道防腐蚀监测,焊接缺陷以及盗窃监测

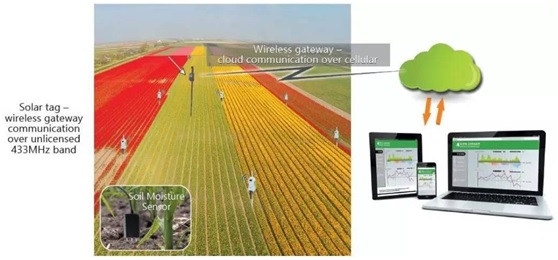

Sol Chip 的 SCC-S433 无线太阳能标签:由单一的网关无线连接上百个传感器,让您能使用无数个物联网应用,传输距离可达 1500米

四, 特性和规格

1, 能源

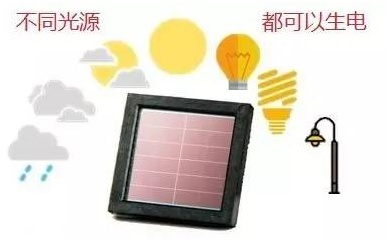

1.1 Sol Chip 的 LightBattery专利技术,包括Saturn光伏芯片和独特的能量采集电路(Saturn 意为土星,希腊神话里的农业之神)
1.2 专业可充电电池(能使用数千个周期)

2, 不间断运行

常年日夜不间断运行,至少工作10年
可在无光条件工作至少1个月
每日多次传感器数据读取以及传输

3, 零维护

无需更换电池或维修设备,工作年限至少10年

4, 传感器接口

两个模拟:直流电
壹个数字:1-wire,I2C

5, 机械和环境
5.1 易于安装的塑料外壳,可安装到墙上
5.2 植物的茎或杆上
5.3 内部LightBattery芯片有透明的窗口
5.4 外形尺寸:13x8x4cm
5.5 重量:120克
5.6 防护等级:IP67
5.7 温度范围:-45 - 85℃

6, 通讯

专有无线协议;
星型拓扑结构 - 数以百计的标签连接到单个Sol Chip无线网关;
433MHz的ISM频段;
内部或外部天线;
外置天线可覆盖1500米传输距离

7, 网关回传选项

GPRS / 3G /以太网/WI-FI

8, 服务器选项设置

传感器的数据读取频率可自行设定;
传感器数据上传至云端频率可自行设定;
电池电量监测


9, 现场控制功能

复位/磁铁激活(磁簧开关);
技术人员可以通过近场无线电台来访问设置和配置

10, 网络支持

网络应用程序,通过我们在垂直物联网领域的合作伙伴可以预集成SCC系统,包括精准农业,智慧城市,智能电网
这些应用提供传感器数据存储,传感器实时和历史监控,数据处理,警报,图表,统计,分析和可行性建议

视频: 凌特Linear Tech(现在的ADi)的传感器网络使用了Sol-Chip的光电池.凌特DC9003A-B评估板 (LTC5800),0'40"去掉电池,使用Sol Chip的一颗光电池 Saturn 450;2.4G无线传感网络采集,替换板上的+CR2032纽扣电池


相关阅读(直接点击文字即可弹出内容)

1, 新品:光电池模组SCP-R2801
2, 规格书:SCC-S433太阳能标签
3, Sol-Chip引入自主无线太阳能标签,用于改善智能农业和智能灌溉
4, 新品:无线太阳能标签系统包(1/2)
5, 新品:无线太阳能标签系统包(2/2)
6, 新品:无线太阳能标签系统包_版本0.4


Sol Chip Ltd光电池料号清单


1, 光电池芯片Saturn 450(本案,长13*宽13*高3mm);Saturn 400;Saturn 800;Saturn 801

2,评估板SCP (Sol_Chip_Power): SCP-R6400
3,评估板SCC: SCC-M433
4,评估板Sol_Chip LED: SCLED
5,SCC-S433(Gen 1)无线太阳能标签

6,SCP-R2450 光电池对,用了两颗土星450芯片,代替纽扣电池
7,SCP-R1800 一颗光电池;带电源管理电路;即插即用到你的系统替代干电池
8,SCP-R2800 用了两颗光电池Saturn 800;2.5倍于SCP-R2450的电量输出;
9, SCP-2801 使用了两颗光电池Saturn 801

10, SCC-S433 无线太阳能标签

11, SCP-R6450 用了6颗Saturn 450
